英国VJ动（循环）单剪直剪试验系统
英国VJ动（循环）单剪直剪试验系统
英国VJ动（循环）单剪直剪试验系统
- 产品详情
- 产品参数

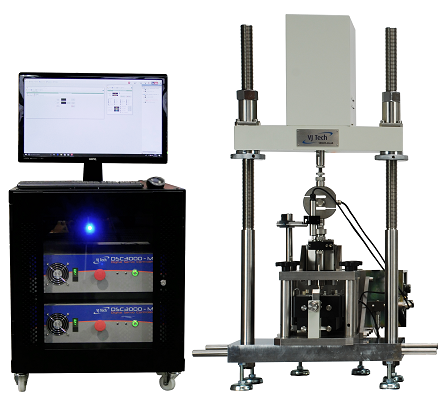

VJT-DYNDSS动（循环）单剪-直剪试验系统是先进的室内土工仪器，主要用于进行排水/不排水动单剪试验，即在承受固结荷载的土体试样上施加循环剪切荷载，以此研究土体在承受循环剪切力条件下的力学性能。该系统主机为高速动态伺服控制器，该控制器通过网络与电脑端相连；电脑测控软件可进行参数设置试验控制及数据采集整理。可分别进行试样高度维持恒定的剪切试验、保持竖向压力恒定的水平向压力循环剪切试验、保持试样高度恒定的水平向压力循环剪切试验、保持竖向压力恒定的水平向位移循环剪切试验、以及保持试样高度恒定的水平向位移循环剪切试验。
试验时，试样安放在单剪压力室或直剪压力室中（可互换），两种试样尺寸可选；荷载和位移通过连接于控制器DSC3000MM的传感器测量；循环加载支持正弦波、方波、三角波、半正弦波、锯齿波及用户自定义波形；双向加载力5kN；双向加载频率5Hz；控制软件csDYNSS符合ASTM D6528-07、BS1377规范，成熟稳定，功能丰富。
主要功能
试样高度保持恒定（主动控制）的静态单剪试验
试样高度保持恒定的剪切荷载/应力/位移控制（持续、梯度或循环）试验
竖向压力保持恒定的剪切荷载/应力/位移控制（持续、梯度或循环）试验
动态往复剪切试验
l 直剪/残余剪切试验（可选）
通过增配直剪配件，可进行直剪/残余剪切试验
技术特点
l 使用DSC3000MM进行垂直和水平加载的机电控制
l 通过DSC3000MM进行数据记录(每轴最多8个输入通道)
l 双向5Hz/5kN动态激振（可升级至10kN）
l 通过软件，自动控制试验
l 数据可以保存在数据库中
l 数据可以输出到Excel中
l 荷载控制采用应力和应变两种控制方式
l 多功能全自动测试软件
l 自带超限预警功能
l 标准动单剪试验软件
技术参数
l 轴向、水平向振动频率：0.001Hz-5Hz
l 双向动荷载量程：+/-5kN
l 水平单剪位移：30mm
l 竖向单剪位移：20mm
l 水平直剪位移：20mm
l 竖向直剪位移：20mm
l 数据采集频率：1000点/周
l 单剪试样尺寸：直径50mm或70mm；
l 直剪试样尺寸：60mm和100mm可选直径/方形样品盒，高度：20 mm。
l 支持波形：正弦波、半正弦波、三角波、方波，支持用户自定义
Clisp Studio csDYNSS -动单剪试验软件
VJ Tech的Clisp Studio csDYNSS动单剪试验软件是专为动单剪试验开发的，兼容静态及振动单剪试验功能。软件采用模块化设计，具备基础设置、固结、静态单剪、动单剪、及用户自定义等模块功能。动态加载搭载了高性能伺服控制器，控制性能稳定。
动单剪试验设置
典型试验曲线
Clisp Studio csSHEAR -直剪试验软件
使用VJ Tech的Clisp Studio csSHEAR直剪软件模块配套直剪组件，可在动单剪主机上进行直剪试验。
实时采集数据
自定义试验报告
