VJT-UNSATDW Pro系列非饱和土三轴试验系统是先进的室内土工仪器，用于在实验室对非饱和土抗剪强度、变形特性、吸力特性及应力应变关系进行精确自动测试。该系统可完成吸力平衡，固结及四维应力（轴力、围压、孔隙水压力、孔隙气压力）控制剪切试验。
系统竖向加载采用多功能荷载架，加载量程50kN；围压及反压控制采用高级全自动压力/体积控制器，量程1MPa；孔隙气压控制采用高级全自动压力控制器，量程1MPa；双壁压力室最大围压2MPa；标准试样直径50mm；控制软件csUNSAT采用模块化设计，成熟稳定，功能丰富。
双壁压力室是通过水压控制器调节内外压力相同，进而消除压力室变形所导致的体变。试验时总体变通过压力室内连接的排水管测量，进入/流出试样的水体积通过孔压控制器测量。试样底座包含冲刷通道且嵌有高进气值陶土板，试样顶部放置透水石。系统配备标准荷载架，可兼容标准三轴剪切试验。
主要功能
l 吸力平衡
l 固结
l 剪切
技术特点
l 专业的非饱和土仪器团队基于30年行业经验开发，系统成熟稳定
l Pro系列控制器（荷载架及压力/体积控制器），搭载7英寸彩色触摸显示屏
l 控制器内置高速ARM处理器及8G存储卡
l 控制器内集成非易失性数据存储器，无需外接数采，并配有高速数据转换传感器
l 控制器自带超限预警功能
l 独立闭环控制轴向应力、轴向位移、围压、孔隙水压、孔隙气压
l 高级的压力/体积控制器控制围压及反压，控制器可预设压力值及压力梯度值
l 传感器可通过控制器设置参数及校准
l 多重根目录，方便项目管理，多试样/多进程之间互不干扰
l 传感器读数及计算参数实时显示，数据图表实时显示
l 可进行四维应力加载（轴压、围压、孔隙水压、孔隙气压）
技术参数
l 试样直径：50mm
l 压力室围压量程：2MPa
l 荷载架承载力量程：50kN
l 两个全自动控制器，压力/体积量程：1Mpa/200ml
l 荷载架应变速率：0.00001-50.80000mm/min
l 力传感器量程：10kN；精度0.03%
l 位移传感器量程：25mm；精度0.1%
l 高进气值陶土板吸力：5bar
l 体变传感器量程无限大
工作原理

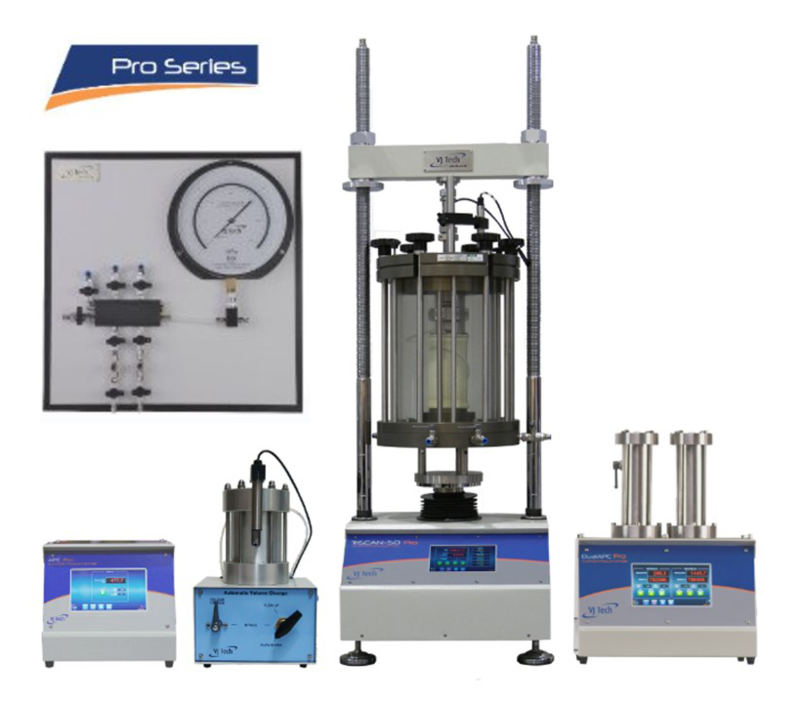

系统主要由荷载架、双通道压力/体积控制器、气压控制器、传感器、试验软件、压力室及附件配件等部分组成。通过交换机将荷载架、双通道压力/体积控制器、气压控制器和电脑连接到局域网络，压力传感器、位移传感器、体变传感器分别连接到荷载架数据采集接口。通过荷载架施加竖向荷载、双通道压力/体积控制器控制施加围压和反压、气压控制器控制孔隙气压力，通过轴力传感器测量试样压力、位移传感器测量试样轴向应变、双通道控制器反压通道测量试样体变、体变传感器测量压力室体积变化。通过试验软件（Clisp Studio的csUNSAT模块）对试验系统进行试验设置、数据汇总、处理分析。
Clisp Studio csUNSAT-非饱和三轴试验软件
VJ Tech的Clisp Studio csUNSAT是全平台最早开发的软件之一，团队基于多年行业经验开发，性能成熟稳定。
不同阶段试验参数设置
加载路径模拟
典型试验曲线
试验结果数据表格
