LFTD1804-6 应力路径三轴仪是先进的室内土工试验仪器，主要用于在实验室对各类土体抗剪强度、变形特性以及应力应变关系进行精确自动测试。可完成包含孔隙水压力系数B值检测的试样反压饱和、等压固结、偏压固结、K0固结、标准三轴剪切（UU、CU、CD）、应力路径三轴等试验。

该系统竖向加载采用多功能荷载架，加载量程可选，自带液晶触屏，支持手动及PC端全自动操作；围压及反压控制采用高级全自动压力/体积控制器，量程可选，液晶触屏操作，手动自动可选；压力室多种规格可选。

主要功能

1. 反压饱和

可进行围压与反压梯度施加的自动反压饱和试验（包括孔隙水压力系数B值检测）。

2. 固结

可进行等压、偏压、K0固结试验，测定土体在侧向约束及轴向排水条件下变形与压力或孔隙比与压力关系、变形与时间关系。

3. 标准三轴剪切

标准三轴剪切试验（UU、CU、CD），严格控制排水条件，可得到剪切破坏全过程的应力-应变曲线关系。

4. 应力路径试验

可实现线性应力路径加载。

技术特点

1. 成熟稳定的控制系统，采用模块化设计、扩展性好、便于升级

2. 荷载架配备大尺寸液晶触控屏，可实现手动及PC端全自动控制

3. 荷载架支持应力/应变加载控制模式

4. 全自动压力/体积控制器控制围压、反压，可预设压力、压力梯度加载目标

5. 各控制器自带过载保护功能

6. 自带数据采集，标准串口输出，可多台连接并由计算机控制

7. 直接闭环控制轴力、轴向位移、围压、反压

8. 测试软件自主开发，支持Windows7/8/10操作系统，具备参数设置、数据采集存储、数据分析等功能；软件内设数据录入、反压饱和、等压固结、偏压固结、K0固结、UU剪切、CU剪切、CD剪切、线性应力路径等独立模块

9. 传感器读数及计算参数实时显示，试验图表实时显示

工作原理

通过交换机将应力路径三轴仪荷载架、全自动压力/体积控制器（围压、反压）和电脑连接到局域网络，荷重传感器和孔压传感器分别连接到位于应力路径三轴仪荷载架上的数据采集接口。荷载架和压力/体积控制器分别施竖向加载力、围压、反压，通过荷重传感器和荷载架的加载电机分别进行压力和位移的反馈控制。通过计算机软件系统进行试验设置、数据汇总、处理分析。

应用领域

应力路径三轴仪主要用于在实验室对各类土体抗剪强度、变形特性、及应力应变关系进行精确自动测试。土的三轴抗剪强度是土的一个重要力学指标，广泛用于计算地基承载力、评价土体稳定性（边坡、土坝、路堤、码头、岸坡等斜坡稳定性）、以及计算挡土建筑物土压力等各类建筑工程中。采用高级应力路径控制试验，可实现基坑开挖后加载等复杂工况的模拟。

                  边坡稳定                                                                                     路堤支护

                      地基承载力                                挡土墙

软件界面

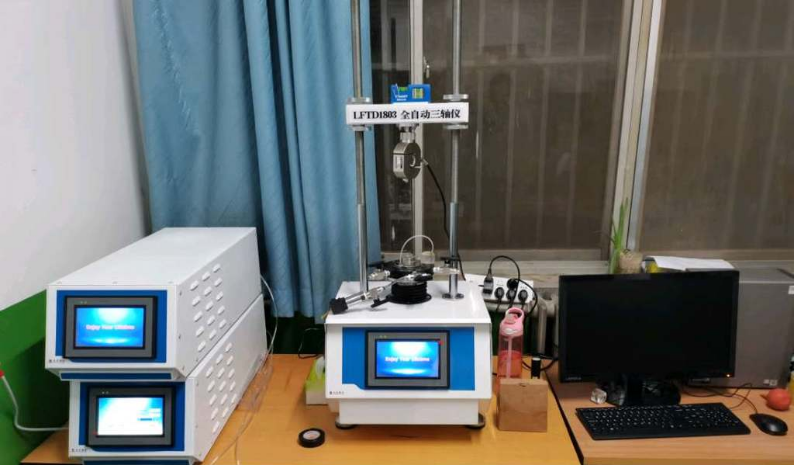

项目案例

东华大学

济南大学
