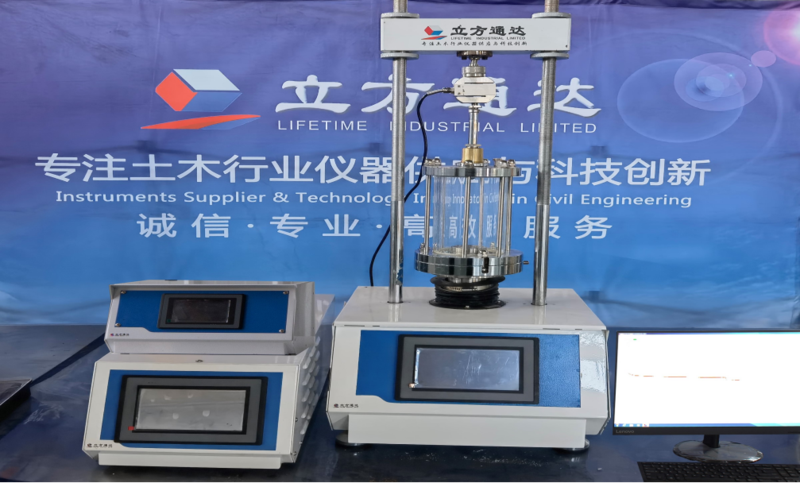

LFTD1411非饱合土固结仪是一套新型土水特征曲线量测系统，用于应力相关土水特征曲线（SWCC）及其滞后现象的研究，是研究一定压力下土壤与水分之间物理关系的基本工具。土水特征曲线是指在一定应力状态下非饱和土的基质吸力（土壤内部的孔隙气压力和孔隙水压力的差值）与含水量或饱和度之间的曲线关系。应力相关土水特征曲线是非饱和土的一个重要基本性质，表征土体在一定应力状态、不同吸力下的持水能力。专用试验软件自主开发，设置简单、操控方便，支持导出Excel数据。

主要功能

1、固结试验

       固结是按照预设的加载标准使非饱和土体进行压密，以达到所要模拟的实际原位受力状态。可设定净应力值、吸力值、加载时间等参数。

2、土水特性曲线试验（吸湿、脱湿）

      在常规土水特性曲线测试基础上耦合了应力条件改变，可反应深层土体的应力状态。特质压力室和加载结构，支持吸湿及脱湿试验，可进行滞后性研究。

功能特点

1、孔隙水压采用液晶触屏控制

2、通过一个试样可获得完整的脱湿、吸湿土水特征曲线

3、可以施加一维竖向应力

4、可以通过高精度压力传感器持续监控所施加的竖向应力

5、可以精确测量土样的总体变及含水量

6、自带超限预警功能

7、可测定吸湿和脱湿阶段的土水特征曲线

8、独立闭环控制轴向应力和位移

9、系统通过USB连接计算机，通过彩色触摸显示屏或计算机程序控制

10、 荷载架及压力/体积控制器内部集成数据采集装置，内置高速数据转换器，无需外接数采

技术参数

1、 吸力范围：0.1kPa到5bar；

2、 试样直径：61.8mm；试样高度：20mm；

3、 竖向加载量程：30kN；竖向加载传感器：30kN；

4、 竖向加载速率：0.001-40.000mm/min；分辨率1N；

5、 竖向位移传感器量程：20mm

6、 气压控制器1MPa；5吋触摸屏；

7、 孔隙水压力控制器：1MPa，200ml，7吋触摸屏
