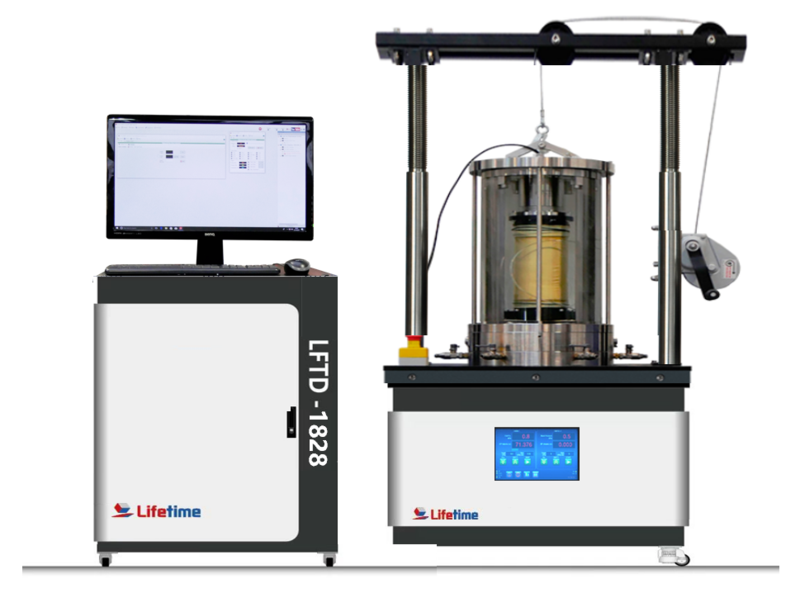

LFTD1828 共振柱试验系统，是根据共振原理在圆柱形试样上进行振动，改变共振频率，使其产生共振，并借以测得试样在小应变范围内（10^-6~10^-4）的动弹性模量E_d、动剪切模量G_d及阻尼比λ等动力特性参数。

本系统主要由共振柱压力室、围压控制器、反压控制器、激振系统、传感测量系统及试验软件等部分组成。本设备配有专用压力室提升架、方便试验操作，配有标准的质量块和标定试样、用于进行标定。本系统支持扭转、弯曲两种激振模式，可在两种激振模式下分别进行激振频率和阻尼比测试。标准试样直径50mm。设备及试验参照规范《GB/T 50123-2019》。

主要功能

1、反压饱和

可进行围压与反压梯度施加的自动反压饱和试验（包括孔隙水压力系数B值检测）。

2、固结

可进行等压固结试验，测定土体在侧向约束及轴向排水条件下变形与压力或孔隙比与压力关系、变形与时间关系。

3、模量及阻尼比测试

可选扭转、弯曲两种激振模式，进行不同应变下动弹性模量、动剪切模量及阻尼比测试。

技术参数

1、试样尺寸（D*H）：50mm*100mm

2、压力室最大耐压值：1MPa

3、全自动围压（气压）控制器，量程1MPa，精度1kPa

4、全自动反压控制器压力/体积量程：1MPa/250ml；精度1kPa

5、孔压传感器最大量程：1MPa；精度1kPa

6、激振频率：扭转最大350Hz，弯曲最大200Hz

技术特点

1、成熟稳定的控制系统，采用模块化设计、扩展性好、便于升级

2、设备尺寸紧凑，便于安装操作

3、各控制器自带过载保护功能，控制器通过局域网与计算机连接

4、LVDT传感器和孔压传感器可以监测土样的状态

5、信号放大器灵敏度分级可调

6、提供标准的质量块和标定试样

7、软件可实现扭转共振频率测试、弯曲共振频率测试、扭转阻尼测试、弯曲阻尼测试

8、衰减法进行阻尼测试，扫频采用粗扫和精扫结合

9、传感器读数及计算参数实时显示，试验图表实时显示

10、测试软件自主开发，支持Windows7/8/10操作系统，具备参数设置、数据采集存储、数据分析等功能
