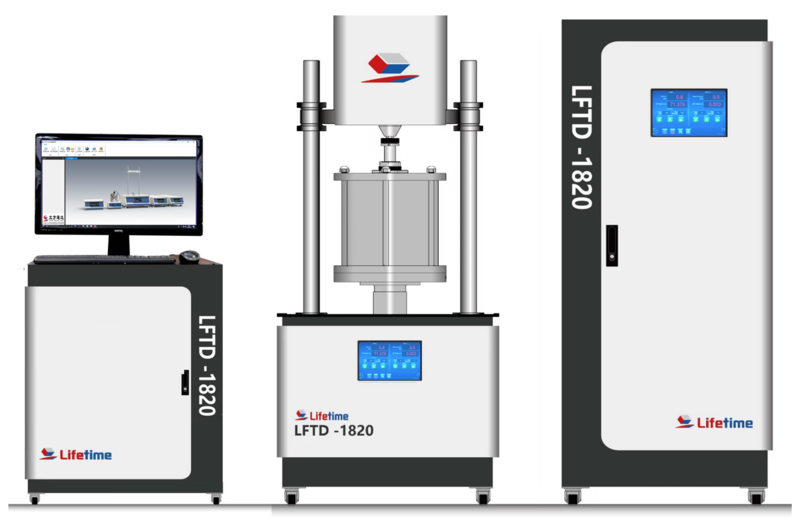

LFTD1820动三轴试验系统是先进的室内土工仪器，主要用于在实验室对各类土体液化强度、动模量、阻尼比等动力特性进行自动测试。可完成包含孔隙水压力系数B值检测的试样反压饱和、等压固结、偏压固结、K0固结、标准三轴剪切（UU、CU、CD）、应力路径三轴、振动三轴加载等功能在内的土体静、动三轴试验。

该系统竖向加载采用多功能荷载架，动、静荷载分别采用顶部动态伺服电机和底部静态伺服电机施加；反压控制采用高级全自动压力/体积控制器；围压控制采用全自动气压控制器结合气/水转换缸。控制器自带液晶触屏，支持手动及PC端全自动操作；压力室多种规格可选；动态加载支持正弦波、半正弦波、方波、用户自定义波形。

技术特点

1. 成熟稳定的控制系统，采用模块化设计、扩展性好、便于升级

2. 荷载架支持应力/应变加载控制模式

3. 高级压力/体积控制器控制反压，可预设压力及压力梯度体积加载目标

4. 各控制器自带过载保护功能，多台控制器通过局域网与计算机连接

5. 直接闭环控制轴力、轴向位移、围压、反压

6. 传感器读数及计算参数实时显示，试验图表实时显示

7. 测试软件自主开发，支持Windows7/8/10操作系统，具备参数设置、数据采集存储、数据分析等功能。软件内设数据录入、反压饱和、等压固结、偏压固结、K0固结、UU剪切、CU剪切、CD剪切、线性应力路径、振动三轴等独立模块

主要功能

1. 反压饱和

可进行围压与反压梯度施加的自动反压饱和试验（包括孔隙水压力系数B值检测）。

2. 固结

可进行等压、偏压、K0固结试验，测定土体在侧向约束及轴向排水条件下变形与压力或孔隙比与压力关系、变形与时间关系。

3. 标准三轴剪切

标准三轴剪切试验（UU、CU、CD），严格控制排水条件，可得到剪切破坏全过程的应力-应变曲线关系。

4. 应力路径试验

可实现线性应力路径加载。

5. 动三轴试验

可进行标准动三轴试验，包括动强度试验、液化试验、动模量与阻尼比试验；可进行动态力/应力控制、动态位移/应变控制；支持正弦波、半正弦波、方波、用户自定义波形输入。
