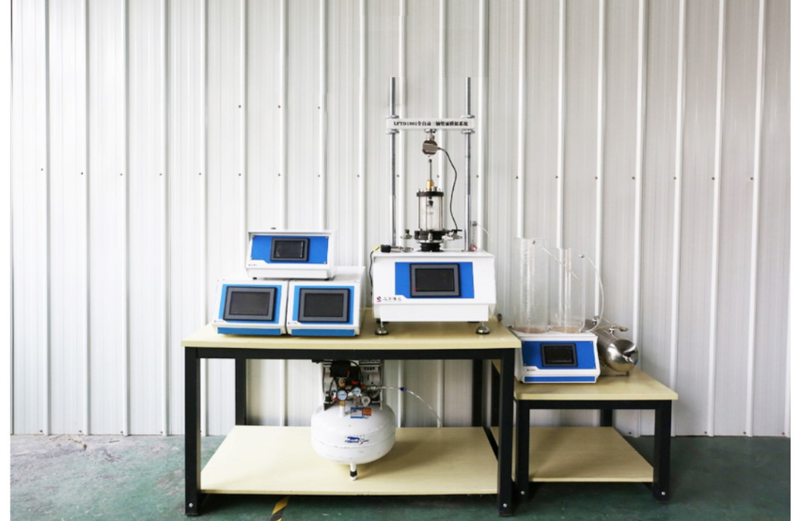

LFTD1811应力路径三轴管涌模拟系统是先进的室内土工试验仪器，主要用于在实验室对砂性土管涌特性、抗剪强度、变形特性以及应力应变关系进行精确自动测试。可完成包含孔隙水压力系数B值检测的试样反压饱和、等压固结、偏压固结、K0固结、标准三轴剪切（UU、CU、CD）试验，应力路径三轴试验，三轴渗透试验以及三轴管涌试验。

该系统所有控制硬件自带液晶触屏，支持手动及PC端全自动操作，配备独立的流失土颗粒采集系统。该系统轴向加载量程60kN，围压、渗压加载量程2MPa/250ml，最高管涌压力0.9MPa、支持最大试样直径101mm。

主要功能

饱和、固结

可进行围压与反压梯度施加的自动反压饱和试验；可进行等压、偏压、K0固结试验，测定土体在侧向约束及轴向排水条件下变形与压力或孔隙比与压力关系、变形与时间关系。

标准三轴剪切

标准三轴剪切（UU、CU、CD）试验，可得到剪切破坏全过程的应力-应变曲线关系。

应力路径试验

可进行线性应力路径加载。

三轴渗透

标准三轴柔性壁渗透试验。

三轴管涌

可进行三轴管涌试验，可在不同加载条件下测定管涌压力、流失土颗粒质量，并可对管涌全过程进行观测。

技术特点

1. 成熟稳定的控制系统，直接闭环控制轴力、轴向位移、围压、渗压/反压、管涌压力

2. 荷载架配备大尺寸液晶触控屏，可实现手动及PC端全自动控制

3. 荷载架支持应力/应变加载控制模式

4. 全自动压力/体积控制器控制围压、渗压/反压，可预设压力、压力梯度加载目标

5. 各控制器自带过载保护功能

6. 自带数据采集，标准串口输出，可多台连接并由计算机控制

7. 测试软件自主开发，支持Windows7/8/10操作系统，具备参数设置、数据采集存储、后处理分析等功能；软件内设数据录入、反压饱和、等压固结、偏压固结、K0固结、UU剪切、CU剪切、CD剪切、应力路径、三轴渗透及三轴管涌等独立模块

8. 传感器读数及计算参数实时显示，试验图表实时显示

9. 系统采用模块化设计、扩展性好、便于升级

工作原理

通过交换机将应力路径三轴管涌模拟系统主机、围压控制系统、管涌控制系统、渗压控制系统、流失土颗粒采集系统、装有控制及数据处理软件的电脑连接到局域网络。进行管涌试验时，三轴管涌模拟系统主机及围压控制系统向试样施加三轴荷载，管涌控制系统向试样的一端施加管涌压力，试样另一端连接流失土颗粒采集系统。分别采集试验过程中的围压、轴力、轴向位移、管涌压力、管涌流量、流失土颗粒质量，通过计算机的控制及数据处理软件进行试验设置、数据汇总、处理分析。

设备原理图

软件界面

项目案例

北京工业大学

中山大学
