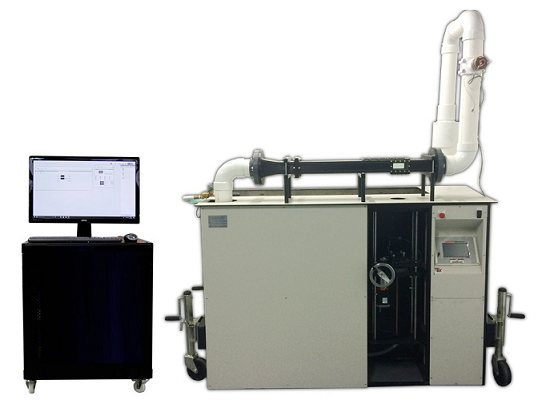

LFTD11001土体冲蚀模拟试验系统是用于在实验室对黏土至砾石范围土体冲蚀特性及破坏机理进行模拟研究的先进土工试验设备。通过对代表性尺寸土样施加不同流速、流量、水力梯度的模拟冲蚀，采集在冲蚀全过程中水利参数、土样尺寸变化、质量损失，计算推导出土体力学参数变化，进而评估冲蚀对土体物理、力学、水力学性能的影响。试验中所有控制参数可在电脑中输入，所有关键试验流程可由电脑自动控制实施，所有采集及处理分析可由后处理程序自动完成。本系统支持多种不同尺寸的土样试验，支持原状土样试验，因此可将土样扰动程度降至最低。

本系统可用于桥梁、堤坝等水工/港工建筑物地基工程土体冲蚀程度、破坏程度、破坏发展速率、及发生管涌的可能性研究，为此类工程问题提供评价及解决参考依据。当用于桥梁冲蚀的研究，该系统的使用可显著提高冲刷深度的预测精度。

技术特点

l 适用于各类土体及软岩

l 可进行原状样及扰动样试验

l 操作简单，试验数据自动分析

l 试验过程中对试样扰动小

l 可得到冲蚀速率与剪应力关系曲线

l 可测量临界剪切应力

应用领域

岩土工程、水利工程、港口工程中桥梁、堤坝等建筑物地基工程土体冲蚀程度、破坏程度、破坏发展速率、及发生管涌的可能性的试验模拟研究。

主要参数

l 流速：0-8米/秒

l 流量：0-0.04立方米/秒

l 试样尺寸：外径76.2mm，内径73mm

l 外形尺寸（长Í宽Í高）：2438mmÍ1016mmÍ2438mm

典型结果

冲蚀样品局部结构图

典型试验结果
